PADS集成主要是将PADS的原理图和PCB图作为文档资料导入到金蝶云PLM系统中，并且提取图纸的相关属性建立文档组结构，实现图纸与物料一体化的集成，帮助您在产品设计中更方便的跟金蝶云PLM系统进行数据交换，从而提高设计效率，有效的保证了设计图纸的正确性，并根据图纸指导产品结构的搭建。

使用PADS集成前的一些必要的配置。

功能路径
 【PLM】→【系统建模】→【文件类型列表】

功能说明
PADS有两种文件类型PADSLogic和PADSLayout，PADSLogic对应原理图，PADSLayout对应PCB图。电子类的集成和其它集成不一样的是，原理图默认通过物料编码作为索引匹配物料。

 【后缀名配置】 配置PADS集成导入PLM系统所支持的文件类别。
 【数据对应关系】维护图纸属性与系统文档属性的对应关系，“物理文件字段”与图纸上的属性名称一致，用于提取图纸属性。“系统属性字段”是物料属性字段，应用于生成物料。
 “必填项”：控制某一字段导入和检入时必填
 “一般字段”：表示物料属性；
 “BOM字段”：表示BOM关系属性。
 “别名”：配置了别名后，在导入、检入页面显示的就是别名，而不是系统字段名

 功能路径
 【PLM】→【系统建模】→【业务类型配置】

 功能说明
 【关联文件类型】PADS原理图集成导入时选择的业务类型必须关联PADSLogic文件类型，PCB集成导入时必须关联PADSLayout文件类型。

1、安装插件前必须确保PADS软件正确安装完毕，安装前务必将PADS软件关闭

2、已正确安装金蝶云星空PLM客户端

1、打开PLM客户端，右键→【CAD】→【CAD平台安装】，在弹出来的安装程序中选择AD点击安装，成功了会给出安装成功的提示。注：如果安装后打开没有看到PLM菜单或者点击PLM菜单时提示请求的操作需要提升，可以以管理员身份运行PLM客户端和PADS软件再试试。

2、安装成功后打开PADS Logic/PADS Layout软件，可以在菜单栏看到PLM的菜单，如下图：

1、打开PLM客户端，右键→【CAD】→【登录PLM】，在弹出的登录界面上输入用户名和密码，确定后登录。此处登录并不是打开PLM系统，而是集成工具跟PLM建立连接。

2、选择菜单【CAD】→【注销PLM】，注销登录系统的用户

3、选择菜单【CAD】→【打开PLM】，弹出我们的PLM系统登录界面，输入用户名和密码即可登录金蝶云，进入PLM系统进行操作。

点击【PLM菜单】→【物料匹配】，根据PADSLogic文件类型里的数据对应关系读取元器件的物理文件字段属性值，显示对应的系统属性字段。

在物料匹配页面可以根据条件去匹配物料库里的物料，从而将匹配到的物料属性值写入到该页面，保存后反写回图纸；也可以手工填写字段的值，保存后反写。

  查询条件：条件字段来源于PADSLogic文件类型数据对应关系里配置的一般字段；
  是否交集：当查询条件选择了多个字段时，默认是以“或”去查询，勾选了是否交集后，则多个字段以“且”去查询物料；
  是否跳过已匹配：勾选后，重复点击匹配时已匹配的行就不会重新进行匹配；
  是否模糊匹配：勾选了后就是用查询条件去模糊查询物料。
 “是否交集”与“是否模糊匹配”互斥，选择其中一个，另一个置灰。

 匹配结果说明：
    通过查询条件只匹配到一个物料时，整行会变成绿色，提示已匹配
    通过查询条件匹配到多个物料时，整行变成黄色，会提示“请在匹配物料字段中选择”。在匹配物料列里点击后按空格键，会出来匹配到的物料或者点击放大镜图标，在弹出的列表中选择。
    物料匹配页面保存关闭后再次打开，已匹配的行默认是黑色字体，重新匹配才会刷新颜色，跳过已匹配的行也不会变颜色。

匹配后保存，会将页面上的值写入元器件的属性中

点击【PLM菜单】→【导入文档】，在导入页面选择业务类型和文件夹，同时选择产品物料，导入成功后，会根据导入页面的数据在系统中创建BOM。导入的原理图、PCB图与选择的产品物料都互为相关对象

注意：
  1）选择的业务类型必须关联OrCAD文件类型；
  2）在OrCAD文件类型的数据对应关系里配置了对应关系，则在导入、检入页面会根据BOM文件中存在的字段显示对应的系统字段。填写了别名，则会显示别名。

导入规则：
1）系统中不允许存在相同名称的图纸（包括后缀）；
2）导入后当BOM 数据（除物料编号的其它属性属性）和系统中的物料属性不一致时，不做比对和更新动作，以系统的为准；
3）第一次文档导入后，再进行第二次文档的导入，如果用户不清除IE 缓存，系统会记忆第一次导入系统的文件夹位置；
4）【刷新】按钮功能，是将BOM 中的物料编码和系统物料库中的物料编码比对，找不到会提示物料不存在；
5）导入后系统会创建物料BOM 关系；
6）如果元器件中Option 属性值为 @ 时，则该元器件不会出BOM，在导入界面显示，但会提示“不出BOM”

点击【PLM菜单】→【导入到项目输出】，选择项目，会自动带出项目的输出文件夹，点击导入后，会把图纸导入到文档库的同时把导入页面的所有文档关联到项目的输出里去。

点击【PLM菜单】→【导入到任务输出】，选择任务，会自动带出任务的输出文件夹，点击导入后，会把图纸导入到文档库的同时把导入页面的所有文档关联到任务的输出里去。

点击【PLM菜单】→【查找文档】，在打开的查询窗口上，我们可以按照一定的条件对PLM系统内的文档进行查询。查找文档页面显示*.SCH后缀的文档。查找出来的文档按照该用户在系统内的权限对其进行操作。

【检出】将选中的文档检出到工作目录（在【工作中心】>【个人设置】里设置）；
【标记检出】只将文档设置为检出状态，不会下载文档；
【撤销检出】撤销文档的检出状态
【打开文档】以只读的方式下载文档并打开，也可以双击打开文档。

点击【PLM菜单】→【检入文档】，对已经处于检出状态的当前文档进行检入操作，更新文档内容并取消文档检出状态标识恢复文档正常状态，同时会升一个版次。

检入规则：
1）检入时，子物料判断规则满足导入规则；
2）检入不会更新物料的属性；
3）不允许修改文档的文件名称；
4）检入后更新关联的BOM；
5）检入时，如果发现原理图没有产品物料，则允许新建/选择产品物料重新构建；如果发现有产品物料但却没有BOM，则检入后创建BOM。
6）BOM处于已归档（对应生命周期无权修改）/在流程中/被检出状态，如果修改了图纸中的BOM关系属性或修改了结构，则不允许检入，未修改则允许检入。

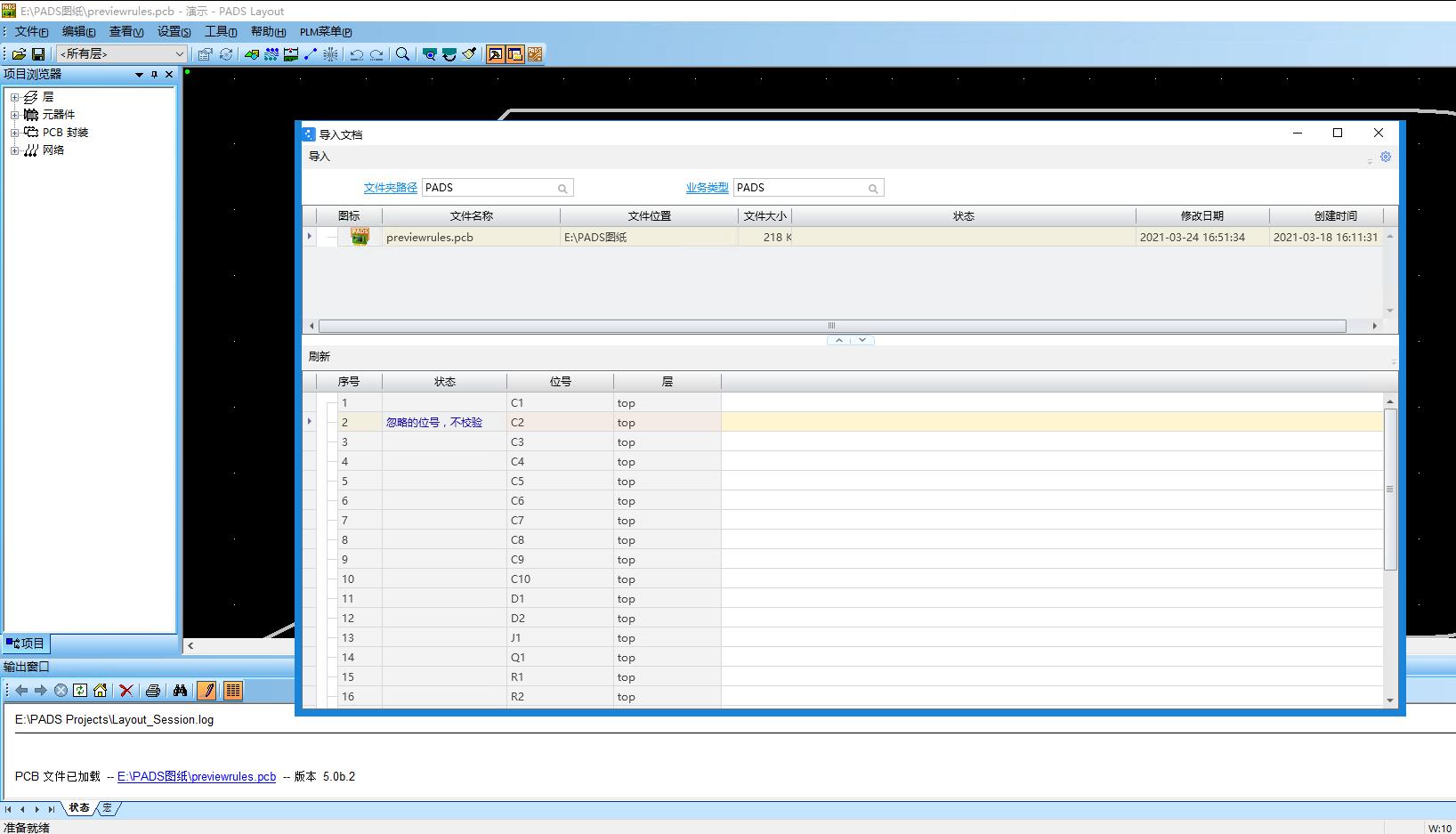

点击【PLM菜单】→【导入文档】，导入、检入页面都是根据PADSLayout文件类型数据对应关系中的配置来显示字段。选择业务类型和文件夹，点击“导入”，将图纸导入系统，导入后会与原理图与BOM中的父物料关联，同时更新BOM关系属性。注：选择的业务类型必须关联PADSLayout文件类型。

导入规则：
1）导入默认文件夹为对应原理图的文件所放的文件夹；
2）导入后修改原理图关联的BOM 属性中层字段的值，并自动拆分/合并BOM（BOM中同一子物料其它关系属性一致，则会合并显示位号和数量，不一致则不合并）；
3）以位号作为关键字匹配原理图导入后生成的BOM中的位号；
    4）PCB中的位号与原理图中的位号一一对应，不能增加，也不能删除
4）导入时，系统中需要有同名的后缀为SCH 文档（即要先导入原理图）和BOM；
5）原理图中Option属性值为@的元器件不出BOM，则PCB导入时也会忽略该元器件对应的位号，页面会提示“忽略的位号，不校验”。

点击【PLM菜单】→【导入到项目输出】，选择项目，会自动带出项目的输出文件夹，点击导入后，会把图纸导入到文档库的同时把导入页面的所有文档关联到项目的输出里去。

点击【PLM菜单】→【导入到任务输出】，选择任务，会自动带出任务的输出文件夹，点击导入后，会把图纸导入到文档库的同时把导入页面的所有文档关联到任务的输出里去。

点击【PLM菜单】→【查找文档】，在打开的查询窗口上，我们可以按照一定的条件对PLM系统内的文档进行查询。查找文档页面显示*.PCB后缀的文档。查找出来的文档按照该用户在系统内的权限对其进行操作。

【检出】将选中的文档检出到工作目录（在【工作中心】>【个人设置】里设置）；
【标记检出】只将文档设置为检出状态，不会下载文档；
【撤销检出】撤销文档的检出状态
【打开文档】以只读的方式下载文档并打开，也可以双击打开文档。

点击【PLM菜单】→【检入文档】，对已经处于检出状态的当前文档进行检入操作，更新文档内容并取消文档检出状态标识恢复文档正常状态，同时会升一个版次。

检入规则：
1）PCB中的位号必须和系统中原理图关联物料的BOM中的位号一一对应，不能多，也不能少;
   2）原理图中Option属性值为@的元器件不出BOM，则PCB检入时也会忽略该元器件对应的位号，页面会提示“忽略的位号，不校验”；
3）检入时，系统中需要有对应的原理图文档和产品物料，且产品物料必须存在BOM；
4）检入后，如果BOM中同一子物料其它关系属性一致，则会合并显示位号和数量，不一致则不合并；
5）BOM处于已归档（对应生命周期无权修改）/在流程中/被检出状态，如果修改了PCB中的BOM关系属性，则不允许检入，未修改则允许检入。
